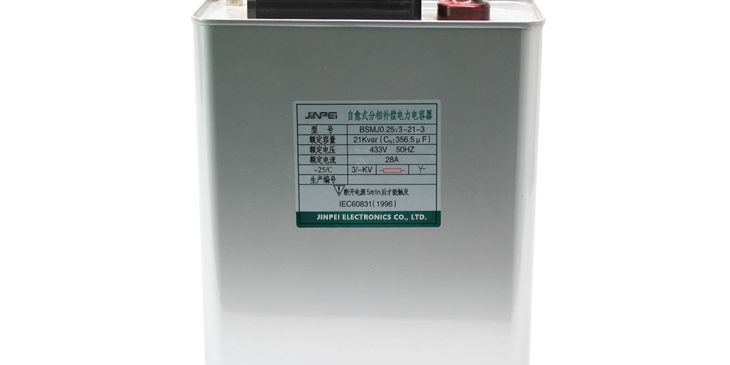

저전압 전력 커패시터 |0.23~ 0.25KVAC | CJCB
일반적인 설명:
사후 보상 기술의 발달로, 3 상 불균형 부하, 커패시터의 각 3상 스위칭 방식을 적용하여 무효 전력의 분할 위상 보상을 수행합니다., 보상의 정확도를 높이고 전기를 최적화하기 위해- 결과 저장. 그렇게하기 위해, 우리 회사는 분할 위상 보상 션트 커패시터를 개발했습니다.. 쉘은 중립 점으로 디자인되었습니다, 연결 단자가 나오는 곳. 그것은 커패시터의 분할 위상 스위칭을 용이하게 할 것입니다.
주요 기능으로는, 기술 색인, 근무 조건,외관 및 장착 치수, JINPEI에서 제조한 저전압 션트 커패시터의 관련 조건 및 매개변수를 참조하십시오..
구조 및 연결
1.3개의 단상 커패시터는 Y-와 같이 연결되어야 합니다., 중립 점을 소개하고 (끝 N), 따라서 3개의 단상 커패시터가 구성됩니다.. AN, BN, 및 CN은 작동 중 독립 단위입니다..
2.각 독립 유닛은 방전 저항으로 연결됩니다..
3.독립 장치의 손상은 과전압 버퍼와 연결되어 차단됩니다..
노트: 독립 장치가 있는 3개의 단상 커패시터도 분할 위상 보상에 적합합니다. 3개의 커패시터는 작고 사용자에게 깊이 감사합니다..
부품 번호 예
별도의 위상 전원 커패시터
CJCB | 정격 라인 전압(케이 V) | 정격 전압(케이 V) | 정격 출력(왼쪽) | 정격 커패시터(University of Florida의) | 정격 전류(에이) | 시간
(mm) |
출력단자 | 쉘 유형 |
0.23√3-1-3 | 0.4 | 0.23 | 1 | 20.1 | 1.4 | 130 | M6 | 에이 |
0.23√3-2-3 | 0.4 | 0.23 | 2 | 40.1 | 2.9 | 130 | M6 | 에이 |
0.23√3-3-3 | 0.4 | 0.23 | 3 | 60.2 | 4.3 | 130 | M6 | 에이 |
0.23√3-4-3 | 0.4 | 0.23 | 4 | 80.2 | 5.8 | 130 | M6 | 에이 |
0.23√3-5-3 | 0.4 | 0.23 | 5 | 100.3 | 7.2 | 130 | M6 | 에이 |
0.23√3-6-3 | 0.4 | 0.23 | 6 | 120.4 | 8.7 | 130 | M6 | 에이 |
0.23√3-7.5-3 | 0.4 | 0.23 | 7.5 | 150.4 | 10.9 | 220 | M6 | 에이 |
0.23√3-8-3 | 0.4 | 0.23 | 8 | 160.5 | 11.6 | 220 | M6 | 에이 |
0.23√3-10-3 | 0.4 | 0.23 | 10 | 200.6 | 14.5 | 220 | M6 | 에이 |
0.23√3-12-3 | 0.4 | 0.23 | 12 | 240.7 | 17.4 | 220 | M6 | 에이 |
0.23√3-14-3 | 0.4 | 0.23 | 14 | 280.8 | 20.3 | 220 | M6 | NS |
0.23√3-15-3 | 0.4 | 0.23 | 15 | 300.9 | 21.7 | 220 | M6 | NS |
0.23√3-16-3 | 0.4 | 0.23 | 16 | 320.9 | 23.2 | 220 | M6 | NS |
0.23√3-18-3 | 0.4 | 0.23 | 18 | 361 | 26.1 | 220 | M6 | NS |
0.23√3-20-3 | 0.4 | 0.23 | 20 | 401.2 | 29 | 270 | M6 | NS |
0.23√3-25-3 | 0.4 | 0.23 | 25 | 501.4 | 36.2 | 330 | M6 | NS |
0.23√3-30-3 | 0.4 | 0.23 | 30 | 601.7 | 43.5 | 210 | M10 | 기음 |
0.25√3-1-3 | 0.4 | 0.25 | 1 | 17 | 1.3 | 130 | M6 | 에이 |
0.25√3-2-3 | 0.4 | 0.25 | 2 | 34 | 2.7 | 130 | M6 | 에이 |
0.25√3-3-3 | 0.4 | 0.25 | 3 | 50.9 | 4 | 130 | M6 | 에이 |
0.25√3-4-3 | 0.4 | 0.25 | 4 | 67.9 | 5.3 | 130 | M6 | 에이 |
0.25√3-5-3 | 0.4 | 0.25 | 5 | 84.9 | 6.7 | 130 | M6 | 에이 |
0.25√3-6-3 | 0.4 | 0.25 | 6 | 101.9 | 8 | 130 | M6 | 에이 |
0.25√3-7.5-3 | 0.4 | 0.25 | 7.5 | 127.3 | 10 | 130 | M6 | 에이 |
0.25√3-8-3 | 0.4 | 0.25 | 8 | 135.8 | 10.7 | 220 | M6 | 에이 |
0.25√3-10-3 | 0.4 | 0.25 | 10 | 169.8 | 13.3 | 220 | M6 | 에이 |
0.25√3-12-3 | 0.4 | 0.25 | 12 | 203.7 | 16 | 220 | M6 | 에이 |
0.25√3-14-3 | 0.4 | 0.25 | 14 | 237.7 | 18.7 | 220 | M6 | 에이 |
0.25√3-15-3 | 0.4 | 0.25 | 15 | 254.6 | 20 | 220 | M6 | NS |
0.25√3-16-3 | 0.4 | 0.25 | 16 | 271.6 | 21.3 | 220 | M6 | NS |
0.25√3-18-3 | 0.4 | 0.25 | 18 | 305.6 | 24 | 220 | M6 | NS |
0.25√3-20-3 | 0.4 | 0.25 | 20 | 339.5 | 26.7 | 270 | M6 | NS |
0.25√3-25-3 | 0.4 | 0.25 | 25 | 424.4 | 33.3 | 270 | M6 | NS |
0.25√3-30-3 | 0.4 | 0.25 | 30 | 509.3 | 40 | 210 | M10 | 기음 |
소개
◆ 반응 보상 기술 개발, 3 상 불균형 부하, 반응의 분할 위상 보상을 수행하기 위해
콘덴서의 각각의 3 상 스위칭 방식을 적용하여 전력, 보상의 정확도를 높이고 전기를 최적화하기 위해-
결과 저장. 그렇게하기 위해, 우리 회사는 분할 위상 보상 션트 커패시터를 개발했습니다.. 쉘은 중립 점으로 디자인되었습니다, ...에서
연결 단자가 나오는. 그것은 커패시터의 분할 위상 스위칭을 용이하게 할 것입니다.
◆ 주된 기능에 대하여, 기술 색인, 근무 조건,외관 및 장착 치수, 관련 조건 및 매개 변수를 참조하십시오
JINPEI에서 제조 한 저전압 션트 커패시터。.
