Capacitor de potência integrado inteligente | 400VAC | CJAD

Sistema HMI

O monitor é LCD com matriz 128X64, língua chinesa, mostrar a hora, temperatura interna, atual, Voltagem, parâmetros harmônicos em tempo real, verifique outros parâmetros, status de operação por meio de teclas, também os valores de sobretensão, debaixo- Voltagem, subcorrente, acima da temperatura, supercompensação pode ser definida e salva, dados não perdidos em caso de falha de energia.

Conexão inteligente com sistema de energia

O produto fornece porta RS485, protocolo MODBUS-RTU integrado, compatível com protocolo DL645-2007, capaz de realizar monitoramento e controle remotos. Quando mais de um produto conectado ao sistema, eles terão uma máquina mestre entre eles automaticamente, outros como máquinas escravas, tornar-se sistema de controle automático de compensação de energia reativa, qualquer um dos indivíduos tem culpa, vai parar de correr, não influencia outras pessoas que operam; se a máquina mestre estiver com falha e fora de operação, eles irão produzir uma nova máquina mestre automaticamente, formar um novo sistema.

Capacitor de potência

Capacidade de poder de autocura em forma de cilindro tipo seco de alto desempenho, tem os méritos da radiação de poço, tamanho pequeno, longa vida útil, garantir a segurança e confiabilidade.

Desconector com fusível

A chave geral cooperou com a chave seccionadora com fusível de alta interrupção é capaz de interromper a corrente de curto-circuito de 120KA, grande posição de pausa, para garantir que o produto seja capaz de se isolar do sistema com rapidez e segurança.

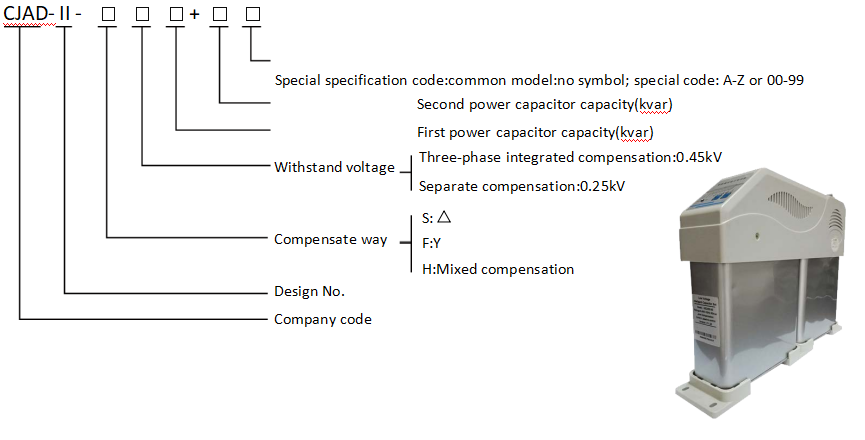

Exemplo de número de peça

DIAGRAMA DE FIAÇÃO

PARÂMETRO TÉCNICO

Parâmetros

Tensão nominal: AC400V(desvio≤ ± 10%， Taxa de distorção total da onda senoidal <5%)

Corrente nominal: AC0 ~ 5A (harmônico de corrente <10%, impedância de entrada de corrente ≤0,02Ω) Frequência operacional：50hz； Energia em espera：<0.5W

Precisão de medição

Tensão≤0,5%; Atual≤0,5%; Potência≤0,5%; Fator de potência ±0,01%； Temperatura ± 1 ℃；

Tempo ≤100ms

Dados de conexão com o sistema

Maxi qty conectado ao sistema: ≤99PCS；

Tempo inicializado de conexão com o sistema ：≤10s condições ambientais de operação

Temperatura ambiente：-30~ + 60 ℃

Humidade relativa: 90%RH(Sem orvalho a 20 ℃) Parâmetro de compensação de potência reativa

Intervalo entre ligar / desligar: peça única ≥20s (aumentar se mais peças operarem juntas) Capacidade máxima de capacitor único: trifásico compensado em conjunto (30+30)esquerda；

compensado trifásico respectivamente 30kVar Outros parâmetros Taxa de atenuação do capacitor: ≤0,5% / ano,

Taxa de falha: ≤5% / ano (manutenção 6000h)

Tempos de troca permitidos: 106; Capacidade de proteção de quebra: 120KA. Comm. porta：RS485

Forma e tamanho da instalação

Tamanho da Forma

Tamanho da instalação

INTRODUÇÃO
Aquisição de corrente, Voltagem, dependem do tipo de plug-in de 32 bits MCU feito pela ST América, que pode realizar uma amostragem rápida,o tempo de transferência do AD de 12 bits precisa apenas de 1uS, estes podem realizar medições e cálculos de alta precisão da corrente 3-P, 3-Tensão P, 3-Potência ativa P, potência reativa, poder transparente e etc, cálculo e análise de harmônicos
