SMD condensadors electrolítics d'alumini ▏105 ℃ ▏Ultra ESR sota ▏CAHC
CARACTERÍSTIQUES
105° C, 2000 ~ 5000 hora assegurat
Condensadors d'ultra baixa impedància
Conforme a RoHS
105° C, 2000 ~ 5000 hora assegurat
Condensadors d'ultra baixa impedància
Conforme a RoHS
ESPECIFICACIONS
Elements | Rendiment | |||||||||||||
Rang de temperatura de funcionament | 6.3 ~ 63V | 80 ~ 100 V | ||||||||||||
-55°C ~ +105 °C | -40°C ~ +105 °C | |||||||||||||
Tolerància de capacitat | +20% | |||||||||||||
corrent de fuga (a 20°C) | I = 0,01 CV o 3 (μA) el que sigui més gran (després 2 acta) On, C = capacitat nominal en µF. V = tensió nominal de treball de CC en V. | |||||||||||||
Factor de dissipació (Tanδ a 120 Hz, 20° C) | Valorat
Voltatge |
6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | ||||
Tanδ (màx) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | 0.10 | 0.08 | 0.08 | 0.07 | |||||
Característiques de baixa temperatura (a 120 Hz) |
La relació d'impedància no ha de superar els valors indicats a la taula següent. | |||||||||||||
tensió nominal | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | |||||
Impedància
Ratio |
AMB (-25° C)/AMB(+20° C) | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
AMB(-40° C)/AMB(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | 3 | 3 | 3 | |||||
Prova de càrrega de la Vida |
Temps de prova | 2,000 Hrs per 4 ~ 6,3Φ | 3,000 Hrs per 8 ~ 10Φ | 5,000 Hrs per 12.5 ~ -16Φ | ||||||||||
canvi capacitància | Dins +25% de valor inicial | Dins +30% de valor inicial | Dins +30% de valor inicial | |||||||||||
Factor de dissipació | Menys que 200% de valor especificat | Menys que 300% de valor especificat | Menys que 300% de valor especificat | |||||||||||
corrent de fuga | Dins del valor especificat | Dins del valor especificat | Dins del valor especificat | |||||||||||
* Les especificacions anteriors s'han de complir quan els condensadors es restableixin a 20 °C després de la tensió nominal aplicada. 2,000 ~ 5,000 hores a 105 °C | ||||||||||||||
Prova de vida útil | Temps de prova: 1000 hrs; els altres elements són els mateixos que els de la prova de vida útil | |||||||||||||
Corrent de ondulació & Multiplicadors de freqüència |
Freq. (hz)
V.DC (V) |
50, 60 |
120 |
1k |
1k cap amunt |
|||||||||
6.3 ~ 100 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||||||
Normes | JIS C 5101-1 |

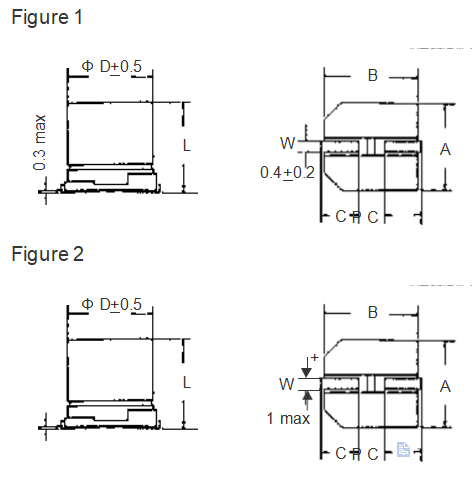

ESPAI I DIÀMETRE DE COIXINES
φD | L | la
±0.2 |
B
±0.2 |
C
±0.2 |
W | P±0.2 | Fig.
No. |
4 | 5.7 ± 0.3 | 4.3 | 4.3 | 2.0 | 0.5 per 0.8 | 1.0 | 1 |
5 | 5.7 ± 0.3 | 5.3 | 5.3 | 2.3 | 0.5 per 0.8 | 1.5 | 1 |
6.3 | 5.7 ± 3.3 | 6.3 | 6.3 | 2.7 | 0.5 per 0.8 | 2.0 | 1 |
6.3 | 7.7 ± 0.3 | 6.6 | 6.6 | 2.7 | 0.5 per 0.8 | 2.0 | 1 |
8 | 10 ± 0.5 | 8.4 | 8.4 | 3.0 | 0.7 per 1.1 | 3.1 | 1 |
10 | 10 ± 0.5 | 10.4 | 10.4 | 3.3 | 0.7 per 1.1 | 4.7 | 1 |
12.5 | 13.5 ± 0.5 | 12.8 | 12.8 | 4.9 | 1.1 per 1.4 | 4.2 | 2 |
12.5 | 16 ± 0.5 | 12.8 | 12.8 | 4.9 | 1.1 per 1.4 | 4.2 | 2 |
16 | 16.5 ± 0.5 | 16.3 | 16.3 | 5.8 | 1.8 per 2.2 | 6.0 | 2 |
EXEMPLE DE NÚMERO DE PART
CAHC 101 MI V TR 080100
DIMENSIÓ, IMPEDÀNCIA & CORRENT RIPPLE ADMISSIBLE
dimensió : φD x L(mm)
Corrent de ondulació mA/rms a 100 KHz, 105°C Impedància : a 100KHz, 20ºC
V.DC
µF Continguts |
6.3V (0J) | 10V (1la) | 16V (1C) | 25V (1I) | 35V (1V) | |||||||||||
ΦD x L | mA | Imp. | ΦD x L | mA | Imp. | ΦD x L | mA | Imp. | ΦD x L | mA | Imp. | ΦD x L | mA | Imp. | ||
4.7 | 4R7 | 4 x 5.7 | 80 | 1.35 | ||||||||||||
10 | 100 | 4 x 5.7 | 80 | 1.35 | 4 x 5.7 | 80 | 1.35 | 5 x 5.7 | 150 | 0.80 | ||||||
22 | 220 | 4 x 5.7 | 80 | 1.35 | 4 x 5.7 | 80 | 1.35 | 5 x 5.7 | 150 | 0.80 | 5 x 5.7 | 150 | 0.80 | 6.3 x 5.7 | 230 | 0.44 |
33 | 330 | 4 x 5.7 | 80 | 1.35 | 5 x 5.7 | 150 | 0.80 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 |
47 | 470 | 5 x 5.7 | 150 | 0.80 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 |
100 | 101 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 7.7 | 280 | 0.36 | 8 x 10 | 450 | 0.17 |
150 | 151 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 5.7 | 230 | 0.44 | 6.3 x 7.7 | 280 | 0.36 | 8 x 10 | 450 | 0.17 | 8 x 10 | 450 | 0.17 |
220 | 221 | 6.3 x 7.7 | 280 | 0.36 | 6.3 x 7.7 | 280 | 0.36 | 6.3 x 7.7 | 280 | 0.36 | 8 x 10 | 450 | 0.17 | 10 x 10 | 670 | 0.09 |
330 | 331 | 8 x 10 | 450 | 0.17 | 8 x 10 | 450 | 0.17 | 8 x 10 | 450 | 0.17 | 8 x 10 | 450 | 0.17 | 12.5 x 13.5 | 820 | 0.07 |
470 | 471 | 8 x 10 | 450 | 0.17 | 8 x 10 | 450 | 0.17 | 8 x 10 | 450 | 0.17 | 10 x 10 | 670 | 0.09 | 12.5 x 16 | 950 | 0.06 |
680 | 681 | 8 x 10 | 450 | 0.17 | 10 x 10 | 670 | 0.09 | 10 x 10 | 670 | 0.09 | 12.5 x 13.5 | 820 | 0.07 | 12.5 x 16 | 950 | 0.06 |
1,000 | 102 | 8 x 10 | 450 | 0.17 | 10 x 10 | 670 | 0.09 | 12.5 x 13.5 | 820 | 0.07 | 12.5 x 16 | 950 | 0.06 | 16 x 16.5 | 1,260 | 0.054 |
1,500 | 152 | 10 x 10 | 670 | 0.09 | 13 x 13.5 | 820 | 0.07 | 12.5 x 16 | 950 | 0.06 | 16 x 16.5 | 1,260 | 0.054 | |||
2,200 | 222 | 12.5 x 14 | 820 | 0.07 | 13 x 16 | 950 | 0.06 | 16 x 16.5 | 1,260 | 0.054 | 16 x 16.5 | 1,260 | 0.054 | |||
3,300 | 332 | 12.5 x 16 | 950 | 0.06 | 16 x 16.5 | 1,260 | 0.054 | 16 x 16.5 | 1,260 | 0.054 | ||||||
4,700 | 472 | 16 x 17 | 1,260 | 0.054 | 16 x 16.5 | 1,260 | 0.054 |
V.DC
µF Continguts |
50V (1H) | 63V (1J) | 80V (1K) | 100V (2la) | |||||||||
Φ D xL | mA | Imp. | Φ D x L | mA | Imp. | ΦD x L | mA | Imp. | ΦD x L | mA | Imp. | ||
1 | 010 | 4 x 5.7 | 60 | 2.9 | |||||||||
2.2 | 2R2 | 4 x 5.7 | 60 | 2.9 | |||||||||
3.3 | 3R3 | 4 x 5.7 | 60 | 2.9 | |||||||||
4.7 | 4R7 | 5 x 5.7 | 85 | 1.52 | 5 x 5.7 | 85 | 1.52 | ||||||
10 | 100 | 6.3 x 5.7 | 165 | 0.88 | 6.3 x 5.7 | 165 | 0.88 | ||||||
22 | 220 | 6.3 x 5.7 | 165 | 0.88 | 6.3 x 7.7 | 185 | 0.68 | ||||||
33 | 330 | 6.3 x 7.7 | 185 | 0.68 | 8 x 10 | 369 | 0.34 | ||||||
47 | 470 | 6.3 x 7.7 | 185 | 0.68 | 8 x 10 | 369 | 0.34 | 10 x 10 | 200 | 0.7 | |||
68 | 680 | 8 x 10 | 369 | 0.34 | 10 x 10 | 553 | 0.18 | 10 x 10 | 200 | 0.7 | 12.5 x 13.5 | 450 | 0.32 |
100 | 101 | 8 x 10 | 369 | 0.34 | 10 x 10 | 553 | 0.18 | 12.5 x 13.5 | 450 | 0.32 | 12.5 x 16 | 550 | 0.26 |
150 | 151 | 10 x 10 | 553 | 0.18 | 12.5 x 13.5 | 650 | 0.12 | 12.5 x 13.5 | 450 | 0.32 | 16 x 16.5 | 650 | 0.17 |
220 | 221 | 10 x 10 | 553 | 0.18 | 12.5 x 13.5 | 650 | 0.12 | 12.5 x 16 | 550 | 0.26 | |||
330 | 331 | 12.5 x 13.5 | 650 | 0.12 | 16 x 16.5 | 900 | 0.082 | 16 x 16.5 | 650 | 0.17 | |||
470 | 471 | 16 x 16.5 | 900 | 0.082 | 16 x 16.5 | 900 | 0.082 | ||||||
680 | 681 | 16 x 16.5 | 900 | 0.082 |
CARACTERÍSTIQUES
◆ 105 ° C, 2000 ~ 5000 hora assegurat
◆ Ultra Baixa Impedància Condensadors
◆ RoHS
